現代化的發展就是流水作業，工作分工，很多時候上下游銜接就是一張圖紙，按照圖紙工作，誰做錯了水的責任，權責明確。污水處理設備產業發展到今天，也陸陸續續的開始了圖紙作業，那么污水處理設備工程圖一般包含哪些部分呢？

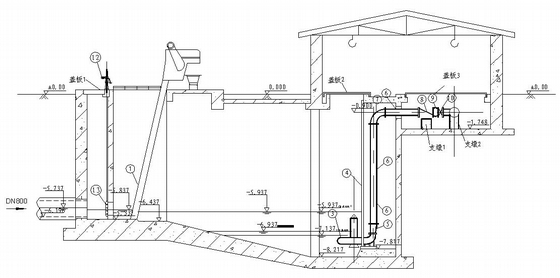

    污水處理工程圖包含以下幾個部分：

    1·土木工程：包括水池、機房、操作臺等鋼筋水泥結構的部分，這部分一般不是污水處理設備廠家來施工的，需要按照圖紙，找具備土建資質的企業或者單位來施工，后期對接污水處理設備。土木工程圖其中也包含鋼筋結構、表層防腐等多項工程，但是我們探討的是污水處理設備工程圖，這部分就簡單介紹一下吧。

    2·污水處理設備框架結構圖：是污水處理設備的整體結構圖紙，用于指導其他內在的工作系統施工的。

    3·污水處理設備承重結構圖：主要是給焊工的，整個污水處理設備的鋼鐵承重框架，按照圖紙焊接，焊接后里面再填充各個環節的配件。

    4·污水處理設備水路圖：一般是污水處理設備的技術流程，根據不同環節的水量、水流速度設計水管管道口徑、材質、走向以及閥門安裝等。

    5·污水處理設備電路圖：要知道智能化設備都是電控的，電路圖包括中央控制臺（控制器）與各種點感應器的連接。通過反饋數據對各個環節進行控制。

    6·氣動控制系統圖：有的設備有，有的設備沒有，主要是控制氣動開關和一些以高壓氣體為動力的操作部分。

    7·儀表安裝圖：監控整個設備的各種數據，感應區與顯示區的合理布局連接。

    以上各種圖紙相互銜接，最終結合成一個整體的污水處理設備工程圖，將總圖分解為各個流程的分解圖紙，最終成為各個環節的作業依據。
